Stanz- und Nibbelmaschine

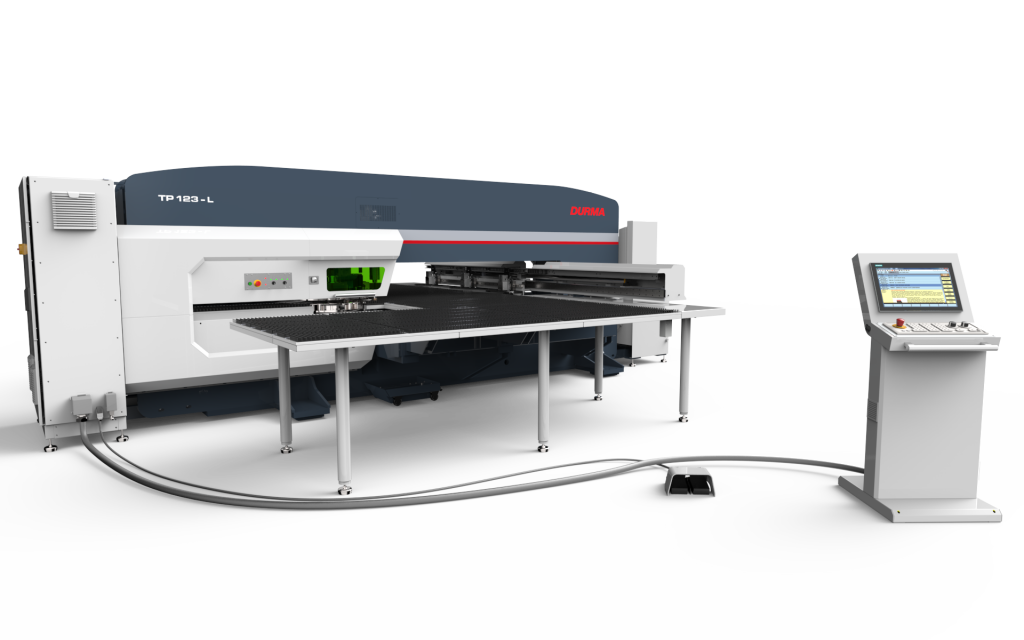

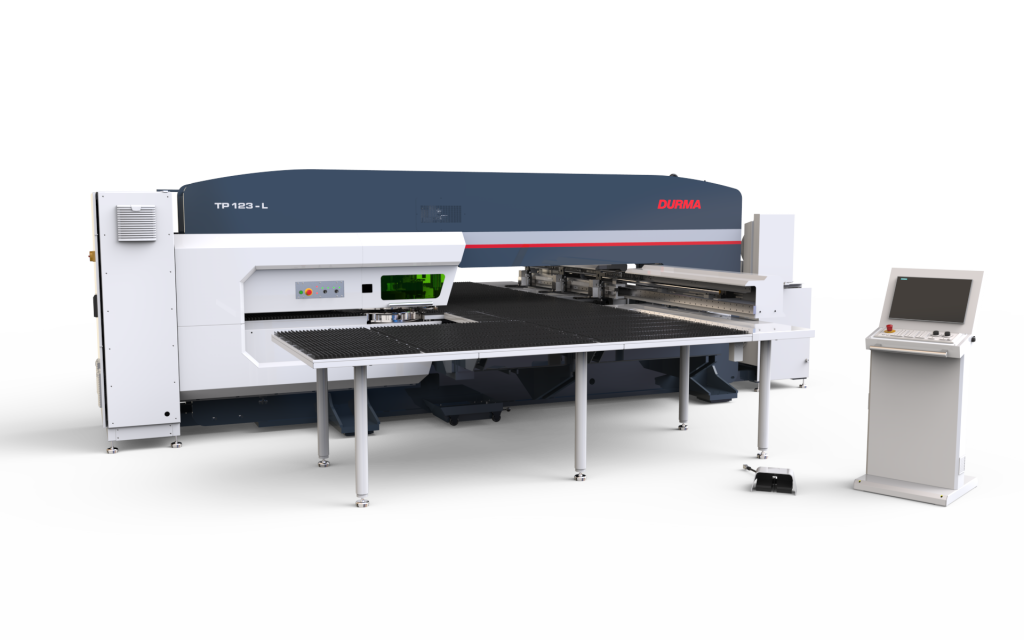

TP Stanz und Nibbelmaschine
- Stanz – Nibbelmaschine mit O-Rahmen
- Revolver Stanzkopf:
Die max. Hubanzahl des Stanzkopfes während des Stanzvorgangs beträgt 1.200 Hübe pro Minute, während des Markierungsvorgangs 3.200 Hübe pro Minute
Nachfolgende Geschwindigkeiten können erreicht werden:
116 m/min. bei der X-Achse
80 m/min. bei der Y-Achse
140m/min. Simultangeschwindigkeit X+Y
Hohe Beschleunigung (1g) ist ohne Einschränkungen für alle Arbeitsarten möglich.
- Präzise Geometrien – durch den Einsatz von Umformwerkzeugen, Trennstempeln, etc. sind möglich.
Mit Rollwerkzeugen erzeugen Sie die Umformungen noch schneller. Sicken, Absetzungen, Trennschnitte etc. – speziell für Brachen wie der Klima-, Küchentechnik von Vorteil.
- 3 Multitool-Index-Stationen:
Die Werkzeuge können mit einer Genauigkeit von 0,01° gedreht werden, was die Möglichkeit bietet komplexe Teile mit einer kleinen Anzahl an Werkzeugen zu erzeugen.
Der Werkzeugwechsel innerhalb des Revolvers benötigt weniger als 3 Sekunden
Durch die geschlossenen H+L Hydraulikkreise, ist Formen fast in Stanzgeschwindigkeit möglich.
Formarbeiten können durch eine variable Formposition mit minimalen Hubbewegungen ausgeführt werden
Die Matrizen befinden sich unterhalb der Tischoberfläche, sodass die Bleche vor Kratzern und einem Einklemmen geschützt sind. Dadurch kann der Einsatz von Mikrojoints reduziert werden.
- Teileklappe: Ausschleussung fertiger Teile ohne Unterbrechung des Stanzvorgangs – optional
können Kleinteile bis zu 400 x 600mm direkt in einen Behälter befördert werden.
- Beweglicher Tisch
Direkter Antrieb der X- und Y-Achsen
Der Tisch ist je nach Kundenwunsch als Bürstentisch oder Kugeltisch lieferbar. Bürstentische sind vor allem bei kratzempfindlichen Blechen zu empfehlen.
- Automatisches Klemmen:
Beim Stanzen von dünnem Blech besteht die Gefahr, dass das Blech an Stellen ohne Klemmen verrutscht. Um dies zu verhindern, kann die Maschine mit mehr als 3 Klemmensystemen ausgerüstet werden.
- Steuerung SIEMENS Sinumerik 840 DSL
- CAD CAM Software von Metalix

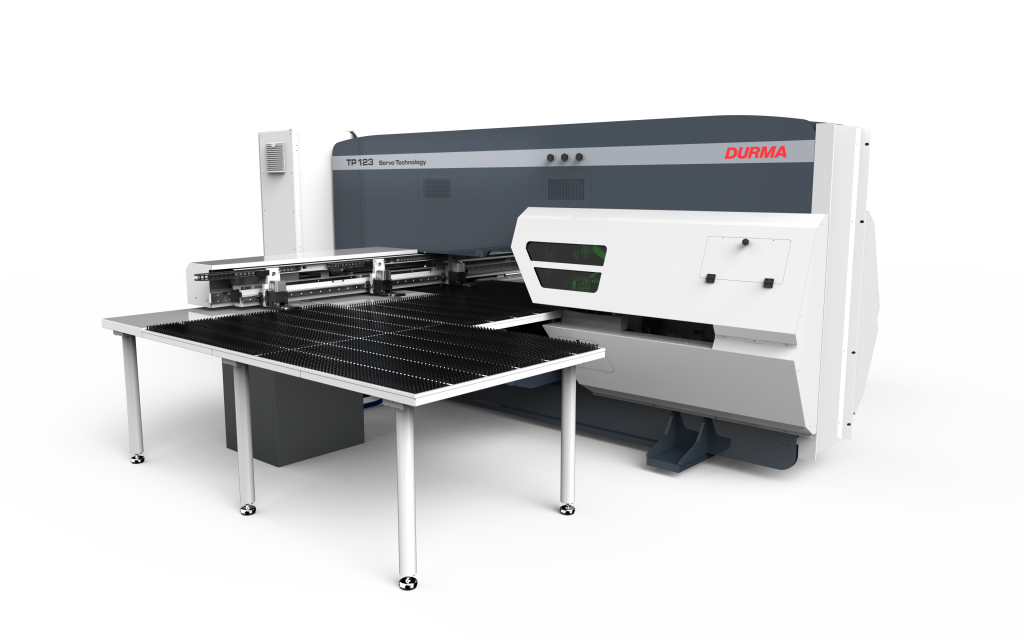

TP SERVO
- Energieeffizient
- Umweltfreundlich
Der TP Ram Driver verwendet zwei Servo-Linearmotoren – verwendet keine hydraulische Stromquelle und keinen Ölkühler.
Der Energieverbrauch wird im Vergleich zu den hydraulischen Maschinen um die Hälfte reduziert.
Die TP SERVO ist platzsparend.
Die TP SERVO Serie bietet ein erweitertes Standardpaket an, um noch wirtschaftlicher, einfacher und schneller Teile zu produzieren.
TP CELL
Be- und Entladesystem
Das TP CELL lädt automatisch die zu bearbeitenden Bleche in die Stanzmaschine und entnimmt die verarbeiteten Stücke sowie das Restgitter wieder aus der Maschine.
Das TP CELL führt die automatischen und manuellen Vorgänge, die aus Sicht der Herstellung erforderlich sind, zusammen durch.
Blechdicke-Messsystem
Um zu verhindern, dass mehr als ein Blech auf die Maschine geladen wird, steht Ihnen ein präzise Blechdicken-Messsystem zur Verfügung.
Blech-Trennsystem
Das Trennsystem ermöglicht es, aneinanderklebende Bleche problemlos und unbeschadet voneinander zu trennen.
| TP9 | TP93 | TP123 | TPL93 | TP123 SERVO | TPL93 SERVO | ||
|---|---|---|---|---|---|---|---|
| max. Stanzkraft | kN | 200 | 200 | 300 | 300 | 200 | 200 |
| Rahmentyp | O-Rahmen | O-Rahmen | O-Rahmen | O-Rahmen | O-Rahmen | O-Rahmen | |
| Arbeitsbereich X-Achse | mm | 2000 + R | 2500 + R | 2500 + R | 3000 + R | 2500 + R | 3000 + R |
| Arbeitsbereich Y-Achse mit Singletool | mm | 1250 | 1250 | 1250 | 1500 | 1250 | 1500 |
| Automatischer Positionierbereich mit Nachsetzen* | mm | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 |
| Y-Achsen Geschwindigkeit | m/min. | 70 | 75 | 80 | 60 | 80 | 60 |
| X-Achsen Geschwindigkeit | m/min. | 90 | 100 | 116 | 70 | 116 | 70 |
| Simultangeschwindigkeit Y+X | m/min. | 114 | 125 | 140 | 120 | 140 | 92 |
| max. Hubfrequenz (1mm Schritte, 1mm Blechstärke) | 1/min. | 1100 | 1100 | 1200 | 350 | 535 | 535 |
| max. Hubfrequenz (25mm Schritte, 1mm Blechstärke) | 1/min. | 375 | 375 | 425 | 325 | 325 | 325 |
| max. Hubfrequenz (Markieren) | 1/min. | 2800 | 2800 | 3200 | 2800 | 820 | 820 |
| Hauptzylinder Hub | mm | 40 | 40 | 40 | 40 | 40 | 40 |
| Max. Bohr-Hub | mm | 25 | 25 | 25 | 25 | 25 | 25 |
| max. Schnittleistung (fixe Station) | Baustahl | 6 | 6 | 6 | 6 | 6 | 6 |
| Edelstahl | 3 | 3 | 3 | 3 | 3 | 3 | |
| max. Schnittleistung (Index Station) | Baustahl | 3 | 3 | 3 | 3 | 3 | 3 |
| Edelstahl | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
| Positioniergenauigkeit | mm | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 |
| Wiederholgenauigkeit | mm | ± 0,5 | ± 0,5 | ± 0,5 | ± 0,5 | ± 0,5 | ± 0,5 |
| Revolver Rotationsgeschwindigkeit | U/min | 30 | 22 | 22 | 22 | 22 | 22 |
| Automatische Index Drehgeschwindigkeit | U/min | 150 | 150 | 150 | 150 | 150 | 150 |
| max. Blattgewicht | kg | 100 | 120 | 120 | 200 | 120 | 200 |
| Hard disk | GByte | 80 | 80 | 80 | 80 | 80 | 80 |
| RAM | GByte SDRAM | 4 | 4 | 4 | 4 | 4 | 4 |
| Betriebssystem | Windows 7 | Windows 7 | Windows 7 | Windows 7 | Windows 7 | Windows 7 | |
| Super VGA-LCD-Display | 15″ | 15″ | 15″ | 15″ | 15″ | 15″ | |
| USB | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | |
| Ethernet | 10/100 | 10/100 | 10/100 | 10/100 | 10/100 | 10/100 | |
| Maschinengröße | |||||||
| Höhe (H) | mm | 2310 | 2310 | 2310 | 2310 | 2135 | 2310 |
| Breite (W) | mm | 4200 | 5360 | 5360 | 6300 | 5260 | 6160 |
| Breite (ohne Lichtschranke) | mm | 6200 | 7360 | 7360 | 8300 | 6260 | 6260 |
| Länge (ohne Lichtschranke) | mm | 5600 | 5750 | 5750 | 6650 | 5260 | 6210 |
| Größe (ohne Lichtschranke) | mm | 6600 | 6800 | 6800 | 7650 | 6260 | 7210 |
| Tischlänge | mm | 940 | 940 | 940 | 940 | 940 | 940 |
| Gewicht ca. | kg | 11000 | 12960 | 12960 | 19500 | 14000 | 21500 |
| Hydraulischer Systemmotor | kW | 7,5 | 7,5 | 15 | 15 | / | / |
| Öltank | l | 180 | 180 | 240 | 180 | / | / |
| Luftdruck | bar | 6 | 6 | 6 | 6 | 6 | 6 |
| Klemmenanzahl | Stück | 2 | 3 | 3 | 4 | 3 | 4 |
| Haltekraft der Klemmen | kg | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Tischmodell | Bürste | Bürste | Bürste | Bürste | Bürste | Bürste | |
| Energieverbrauch | kW/h | 7 | 8 | 11 | 9 | 4,5 | 4,5 |
| Revolver (mit Ausnahme von Werkzeugen und Werkzeughaltern) | ||||||
|---|---|---|---|---|---|---|
| TP | TP9 | TP93 | TP123 | TPL93 | TP123 SERVO | TPL93 SERVO |
| A – fix 0,8 – 12,7mm | 11 | 11 | 11 | 11 | 11 | 11 |
| B – fix 12,8 – 31,7mm | 10 | 11 | 11 | 11 | 11 | 11 |
| C – fix 31,8 – 50,8mm | 1 | 2 | 2 | 2 | 2 | 2 |
| D – fix 50,9 – 88,9mm | 2 | 1 | 1 | 1 | 1 | 1 |
| B – index 12,8 – 31,7mm | 2 | / | / | / | / | / |
| C – index 31,8 – 50,8 mm | 1 | / | / | / | / | / |
| D – index 50,9 -88,9mm | / | 3 | 3 | 3 | 3 | 3 |
| TP CELL | ||
|---|---|---|
| Positioniergenauigkeit | mm | ± 0,1 |
| Wiederholgenauigkeit | mm | ± 0,1 |
| Maximales Blattgewicht | kg | 200 |
| Luftdruck | bar | 6 |
| Zykluszeit des Be- und Entladens | sek. | 32 |
| Maximale Blattgröße | mm | 1500 x 6 x 3000 |
