HD-TC
Profil- und Rohrlaserschneidanlage
HOCH AUTOMATISIERT – HOCH FLEXIBEL

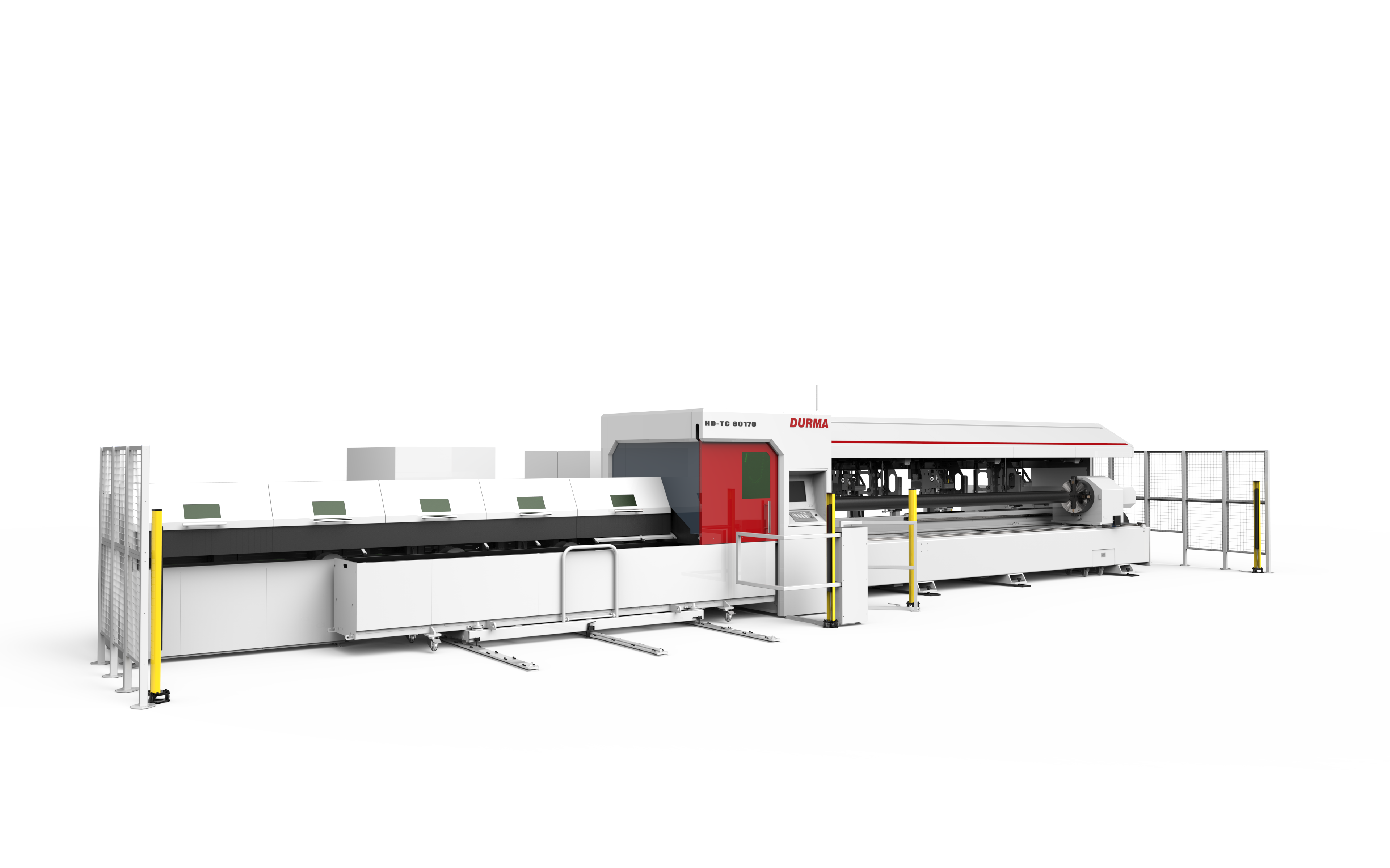

Die Faser-Lasermaschine DURMA HD-TC 60170 ist eine 2D-Hochgeschwindigkeits-Schneidemaschine, welche zum Schneiden von Rohren und Vierkantprofilen entwickelt wurde. Der Arbeitsbereich erstreckt sich von 0,8 bis 8mm Materialstärke, bei einer Laserleistung von 1-3 kW.
Die Bewegungseinheiten werden von wartungsfreien Highspeed-Wechselstrom-Servomotoren angetrieben.
Das automatische Lade- und Entladesystem sorgt für eine effiziente Ausnutzung der Arbeitszeit:
Beladen:
Die Rohre werden automatisch aus dem Rohrmagazin entnommen, das Profil und die Länge vermessen und über das Profiltransfersystem in die richtige Schneidposition gebracht. Über das Zangengreifsystem werden die Rohre automatisch zentriert und an das hydraulische Spannfutter übergeben. Mit Hilfe des Zentrierspiegels werden die vier voneinander unabhängigen Feststellbacken automatisch in die gewünschte Profilposition gefahren, und sorgen so für einen präzisen und sauberen Schnitt.
Entladen:
Über bikonische Tragrollen, die als Stütz- als auch Entlademechanismus dienen, werden die Rohre aus der Maschine ausgeschleust.
Wahlweise besteht die Möglichkeit die Teile über einen Entladetisch/ ein Förderband auszulagern.
Laserschneidkopf:
Der PRECITEC Pro Cutter F150 bietet eine Komplettlösung für das Faserlaserschneiden. Er führt Schneidvorgänge aus, bei denen die innovativen Verfahrenstechniken mit den bewährten Verfahren unter Einhaltung der Sicherheit und mit höchst möglicher Leistung miteinander kombiniert werden.
Durch den integrierten, kapazitativen Abstandssensor wird der Schneidkopf selbst bei hohen Geschwindigkeiten nicht durch Stärkenunterschied der Bleche beeinträchtigt.
Hochwertige Optik unter Einhaltung von höchsten Qualitätsstandards bei der Fertigung und Montage sorgen für optimale Laserstrahlführung auch bei hoher Laserleistung mit hoher Fokuslagenstabilität.
- Fokuslagenverstellung automatisch oder manuell
- Fokussierlinse wird durch zusätzliches Schutzglas vor Schmutz geschützt
- Anzeige der Betriebszustände über LED-Anzeige: Druck, Temperatur, Verschmutzung und Fokuslage
- Kapazitive Abstandsmessung
- Integrierte Bluetoothfunktion zur Datenübertragung auf Ihr Smartphone oder Tablet
- Keramikteil als Schutz des Laserkopfes bei Kollisionen
Automatische Ladesystem
Schweißnahterkennung
Profil-Stützsystem
Automatische Lade-Greifersystem
CNC-Steuerung SIEMENS Sinumerik 840D
- Leistungsstarkes 32 Bit- Mikroprozessorsystem
- DURMA Benutzeroberfläche
- Schneidparameterdatenbank für Schneidanwendungen von Stahl, Edelstahl, Aluminium
- Auf Grundlage dieser Werte, kann der Bediener leicht eine hervorragende Schnittqualität bei verschiedenen Materialien erreichen
- Die Laserstärke wird in Abhängigkeit von dem Schneidweg, der Schneidgeschwindigkeit und Dauer des Schneidvorgangs gesteuert
- Die Steuereinheit hat 6MB Speicherkapazität – optionale Erweiterung über USB-Speicher
Software
CAD/CAM Software LANTEK Flex3D Tube mit optimierter Materialausnutzung (Nesting)
- Einfache und intuitive Konstruktion von Rohren in 3D
- Wirklichkeitsgetreue Ansicht der Schneidergebnisse
- SAT- und IGES-Formate können importiert werden
- Parametrisches System (nachträgliche Änderungsmöglichkeit)
- Simulationsmöglichkeit des Abarbeitungsablaufes
- Generierung des CNC-Programms
- Manuelle, automatische oder halbautomatische Schachtelung
Standardausführung:
- Steuereinheit SINUMERIK 840D
- Autofokussierender PRECITEC Procutter Schneidkopf F150 focus
- Manueller Entladetisch
- Manuelle Beladung
- Laserdiode zur Festlegung von Positionspunkten
- Zentralschmierung
- Späneförderer
- Externe Anwenderschnittstelle zur Ausgabe von Analogwerten (Leistung-Geschwindigkeit -Druck)
- Lantek CAD/CAM Programm mit Autonesting
- Arbeitsraumbeleuchtung
- Warnleuchte
- Verschiedene Laserschnitt-Optionen auswählbar
- Schulungsunterstützung für CAD/CAM Programmierung
- Anwendungsschulung
- Remote-Control: Fernwartungszugang über LAN-Anschluss oder WLAN
Sonderzubehör:

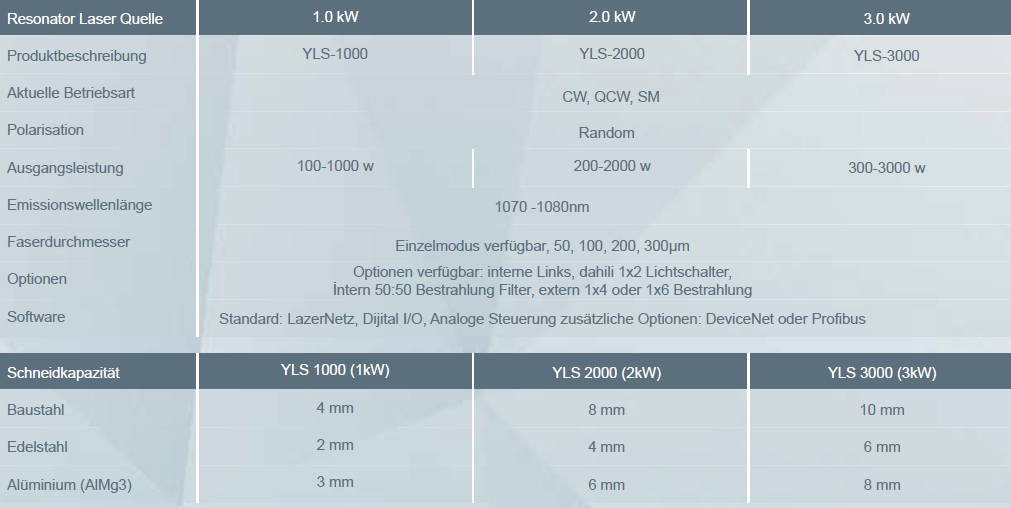

Laserquellen:
- IPG 1000W Faserlaserquelle (inklusive Kühler)
- IPG 2000W Faserlaserquelle (inklusive Kühler)
- IPG 3000W Faserlaserquelle (inklusive Kühler)
Weitere Optionen:
- Filter – Kompaktstaubabsaugung
- Entladetisch (4m)
- Entladetisch (6m)
- Automatische Ladeeinheit
- Entladesystem mit Förderband
- Schaltschrankklimatisierung
- Zusätzliche Programmierlizenz (Dongle)
- Sonderlackierung
- Transformator 220, 440, 575V für 1000W Laserquelle
